SMD600PLUS MI2
MSD 可測磁性金屬
•被動式，感測磁性變化
•任何帶有磁性元件皆可測得，例如手機中之震動馬達以及話筒。
•可能也測得物件：磁性頭工具，電動工具，磁力座等。
WTMD 可測所有金屬
•主動式，利用金屬吸收磁場特性測得物件通過感測區時金屬含量。
•可測任何金屬。
•可能也測得電動工具金屬含量比標的(手機)更大元件。

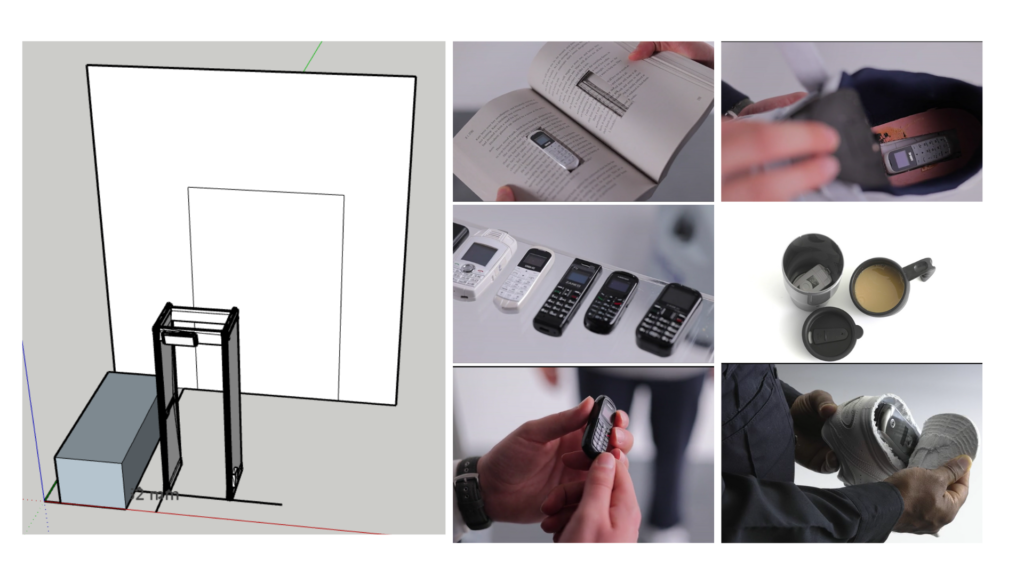

應用例

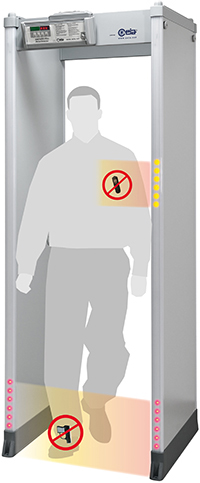

SMD600 Plus-MI2 雙感應門式金屬探測器 — 全方位高效安檢方案
SMD600 Plus-MI2 是專為同時偵測各型金屬武器（磁性與非磁性、輕合金）及所有手機、智能型手機（包括微型及低金屬含量裝置）所設計的最新一代安檢設備。特有雙感應技術與多區域警示功能，保證高通量檢查並極力減少誤報率，在安全管制場景下格外傑出。
CEIA MSD 鐵磁偵測器 操作指南
歡迎使用 CEIA MSD 型號鐵磁偵測器操作指南。
本影片將協助操作人員了解此偵測器的使用方式、運作原理及偵測能力。
一、偵測器介紹

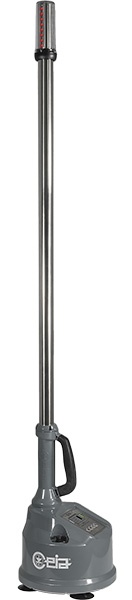

CEIA MSD 是一款高性能鐵磁偵測器，專為偵測含有磁化部件的裝置而設計，例如手機等物品，可能被藏於人體身上或人體腔內。
本設備可對整個設備高度範圍進行全向（無方向性）偵測。
內建電池組可支援連續使用最長達 26 小時。
二、設備組成說明
CEIA MSD 偵測器由以下部件構成：
- 內建於鋼製立柱內的磁力計感測器組
- 狀態與警報燈指示器
- 搬運把手
- 底座（包含控制面板及內建電池組）
三、隨機配件內容
設備供應內容包含：
- 防護布袋
- 外部電源供應器（用於電池充電）
- 功能檢測用參考樣品
- 相關使用手冊文件
四、運輸與取出方式
布袋口袋可放置外部充電器及參考樣品。
搬運設備時請握住把手，以確保正確與安全運送。要取出設備時，請打開布袋拉鍊並將偵測器抽出。
五、電池充電方式
第一次使用時，必須先將電池完整充電。
操作方式如下：
- 將外部電源供應器的輸出接頭連接至 MSD 設備的電源接頭。
- 旋轉鎖定環固定接頭，直到聽到「卡扣聲」為止。
- 將電源線插入充電器輸入端，另一端連接至市電電源插座。
六、使用位置選擇
選擇偵測器使用位置時，應確認附近是否存在磁性干擾源，例如：
- 車輛
- 電梯
- 門
- 風扇
- 金屬櫃
- 電子設備
- 電源線與電纜
七、固定於地面
請使用底座上的四個吸盤，將設備穩固吸附於地面，以確保設備穩定不移動。
八、通行區域配置
請建立一個明確的受檢通行區域。
可採用以下方式：
- 將 MSD 設置於牆面前方
或- 使用地面膠帶標示通行走道，形成通道
建議通行區寬度約為 90 公分。
九、控制面板與功能指示
控制面板設計簡單易懂，所有功能與設定皆由面板上的四個按鍵操作。
十、按鍵說明
1. P 鍵
- 用於開機 / 關機
- 設備開機後亦可用於進入或退出設定模式
2. E 鍵
- 用於確認設定模式中的選項
3. 上 / 下箭頭鍵
- 用於提高或降低靈敏度
- 在設定模式中可用於增加/減少數值，或上下切換選單項目
十一、顯示器說明
在標準操作模式下，控制面板的圖形顯示器會顯示：
- 目前設定的靈敏度數值
- 電池電量狀態
十二、光學狀態與警報指示
顯示器旁的燈號功能如下：
- Power 指示燈：顯示設備是否開機
- Alarm 指示燈：顯示警報狀態
立柱頂端的指示燈可顯示偵測狀態：
- 綠色（兩顆 LED）：無警報，訊號低於警報門檻
- 黃色 LED：注意，訊號接近警報門檻
- 紅色 LED：警報，訊號高於警報門檻，並顯示偵測物所在的垂直高度區域
十三、聲音警報指示
透過精密的訊號分析系統，MSD 可在偵測物位於設備前方時發出聲音警示（蜂鳴聲）。
光學指示燈會在訊號超過警報門檻時亮起；
而聲音警報僅會在目標物位於立柱前方時啟動。此系統可有效協助在多人排隊通行時，判斷是哪一位攜帶被偵測物品。
十四、開機與干擾檢查
請按住 P 鍵，直到 Power 指示燈與顯示器亮起。
設備啟動程序約需數秒，完成後會進入可使用狀態：
- 立柱頂端光學指示燈顯示綠色
- 顯示器旁 Alarm 指示燈亦顯示綠色
若啟動完成後，指示燈顯示紅色（即使無人通過），代表可能存在外部磁性干擾。
此時建議：
- 將設備移離干擾來源
或- 降低靈敏度（須符合主管機關規範之偵測目標能力要求）
十五、設定模式（Programming）
CEIA MSD 提供快速且直覺的設定功能。
在標準模式下，若要調整靈敏度，只需按上下箭頭鍵即可，不必進入設定模式。
若要進入設定模式：
- 按下 P 鍵
- 再按下 E 鍵確認
即可進入設定選單，共有三個主選單：
- Detection（偵測）
- Signaling（提示）
- Counter（計數器）
Detection 選單
包含參數：Sensitivity（靈敏度）
Signaling 選單
包含參數：Alarm Volume（警報音量）
可調整聲音警報提示的音量大小。Counter 選單
包含參數：
- Alarm Count：顯示已記錄的警報次數
- Count Reset：清除警報記錄數
十六、功能驗證測試
請使用隨機附贈的參考樣品進行偵測器功能確認。
測試前請先確認測試人員身上無任何鐵磁性或磁化物品。
請先多次通過設備前方，確認設備不會出現誤報警示。
當靈敏度設定為標準值 100 時，參考樣品應可在距離立柱 90 公分處被偵測到。
十七、通行管理建議
為確保偵測與辨識準確性，建議受檢人員之間保持距離 大於 90 公分。
操作人員站位建議距離偵測器 大於 180 公分，以避免自身攜帶物品造成干擾。
十八、結束檢測與收納
結束檢測勤務後，在關機前請檢查電池電量。
若電量低於建議值（約 40%），請進行充電，以確保下次勤務可正常使用。
關機方式如下：
按住 P 鍵直到所有指示燈與顯示器熄滅。
若設備長期存放或不使用，建議至少每 4 個月進行一次完整充電循環，以維持電池效能。
為保持設備機械狀態良好，建議將偵測器放回原廠專用布袋內保存。
